XL16IT熱成像測溫應用

XL16IT無線紅外熱成像測溫傳感器，主要用于設備內部，狹窄空間內的設備發熱點，非接觸溫升監測：

配電柜（開關柜）、變壓器等電氣設備母線、銅排、電纜等的連接部位溫度監測。

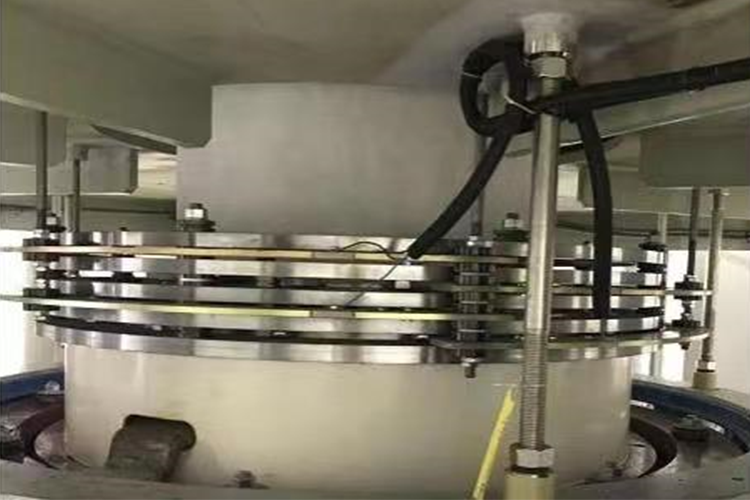

大型設備旋轉、接觸部位溫度監測，如空壓、制冷、發電、磨機、破粹機等設備。

XL16IT技術參數

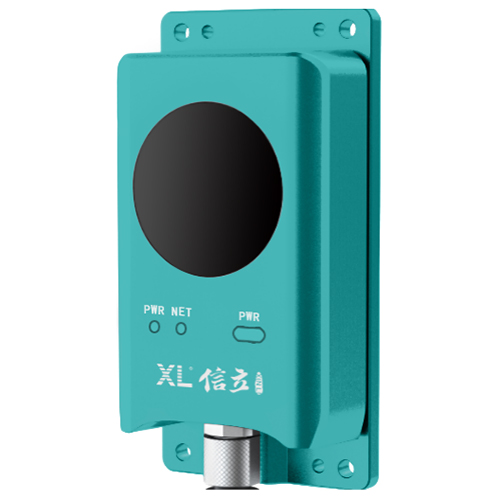

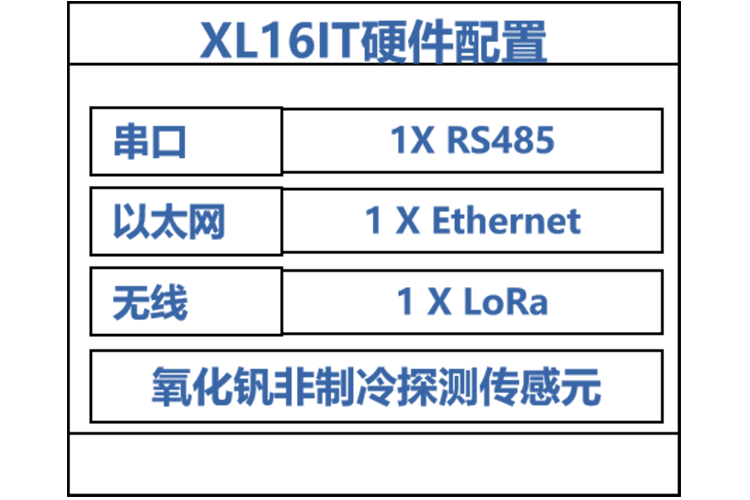

XL16IT紅外熱成像溫度傳感器，配置氧化釩非制冷型探測傳感元件，監測：10個點、10個框、1條線的溫度。

可從以太網讀取圖像信息。

選擇LoRa通信，須選XL9X系列物聯網關作為無線接收端。

分辨率：160 × 120。

測溫距離：0.1~1.5 m。

視場角：90° × 65.3°。

測溫范圍：-20 ℃-150 ℃或0 ℃-550 ℃；精度：±2 ℃或讀數的±2%。

工作環境：-10 °C~50 °C，＜90% RH。

工作電壓：DC10-30V。

防護等級：IP67。

支持配電柜內磁吸安裝、壁裝、吊裝、柱裝等。

XL16IT技術說明

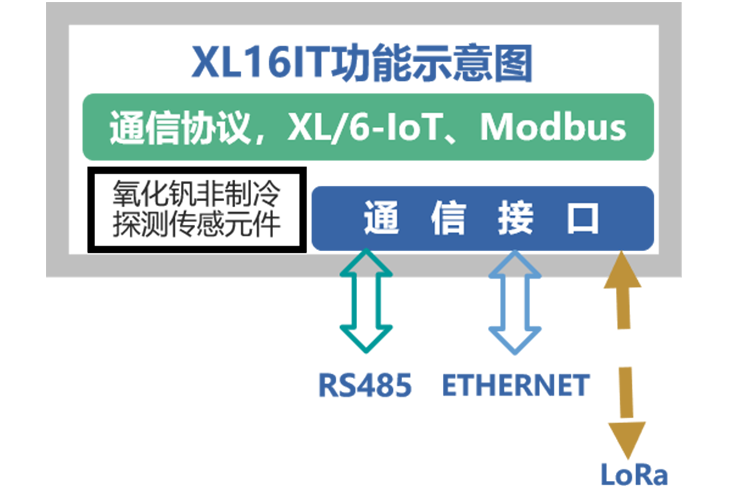

測溫：可在被測部位設定10個點、10個框（每個框內的最高、最低、平均溫度）、1條線（線上的最高、最低、平均溫度），進行測溫。通過LoRa(433MHz)、RS485、以太網等通信口輸出溫度數據。

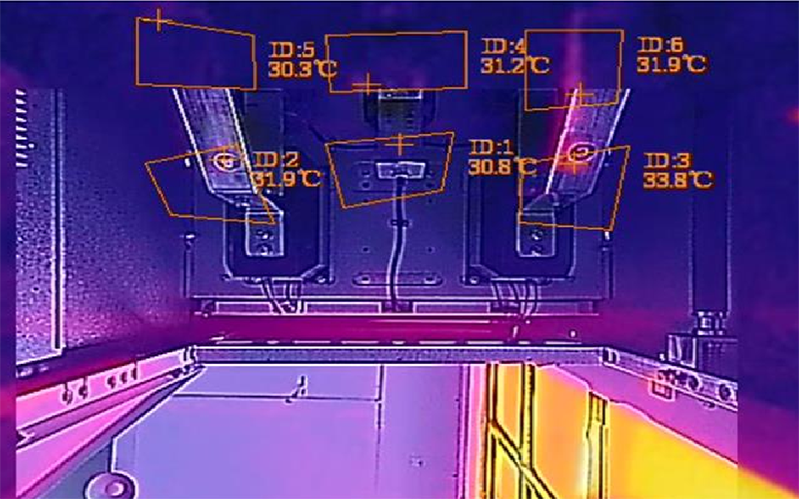

從以太網讀數據，可獲取測溫部位圖像，圖像疊加顯示設定的監測點、框、線，等范圍的溫度值。光標提示高、低溫部位。

LoRa無線上傳溫度數據，須選XL9X系列物聯網關作無線接收端，通過Ethernet、Wi-Fi、RS485，或4G通信方式，接入溫度監控軟件平臺，支持Modbus RTU/TCP、MQTT、SOAP、寫數據庫，等等通信協議。

分辨率：160 × 120。

測溫部位的目標成像：>5*5個像素，測溫傳感器即可測溫。

熱成像近攝距：0.1m(米)。

測溫最遠距離（推薦）：0.1 X  0.1(m)的測溫面積，最遠測溫距離為1.5 m（米）。

XL16IT熱成像測溫應用

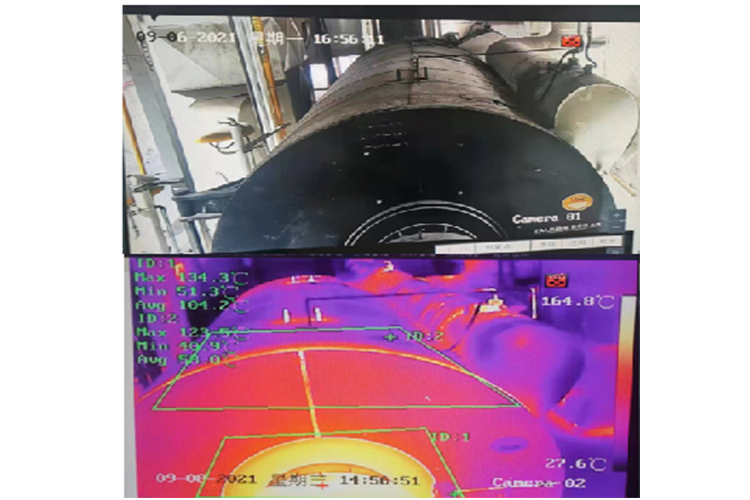

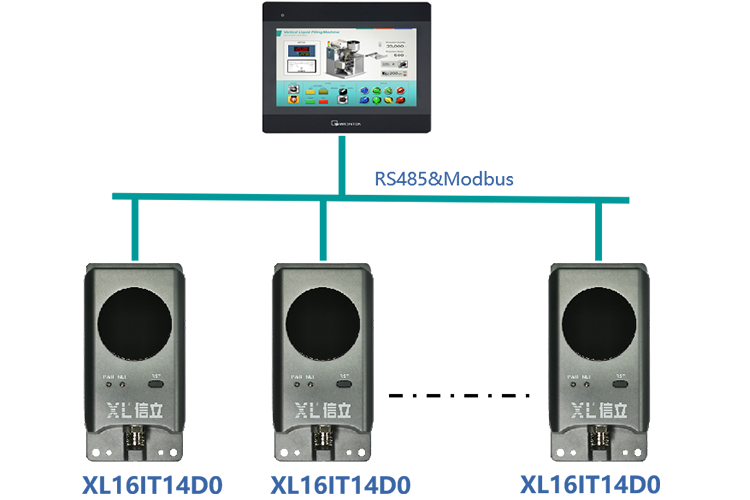

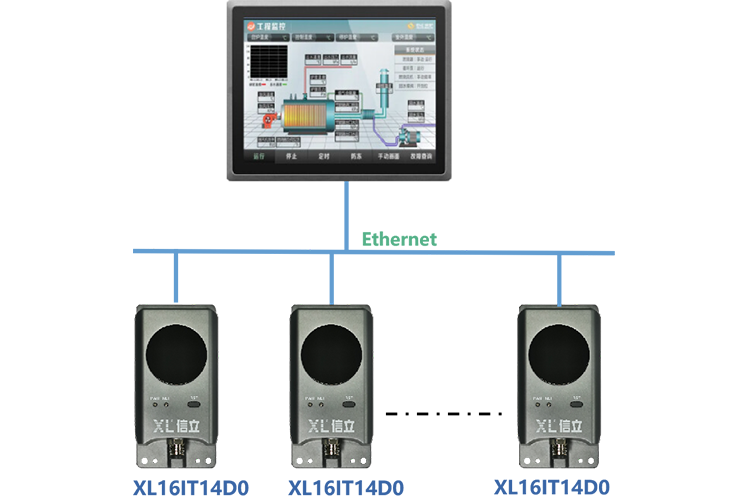

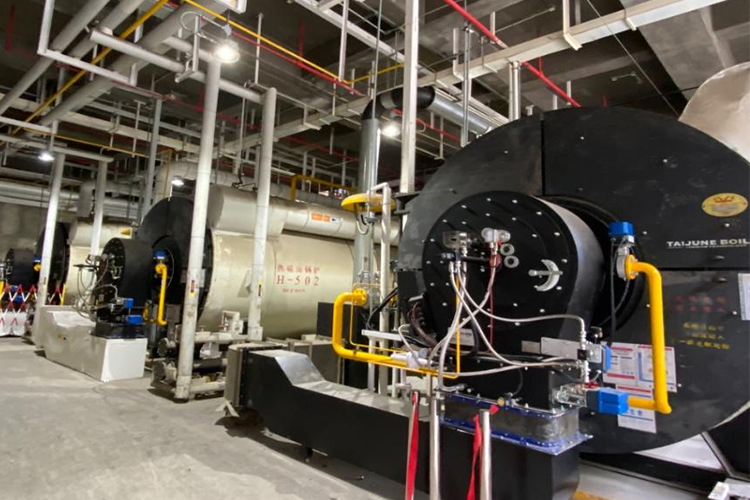

生產車間的大型設備溫度監測，選XL16IT熱成像傳感器，配現場顯示屏，監測設備關鍵部位的溫升變化。

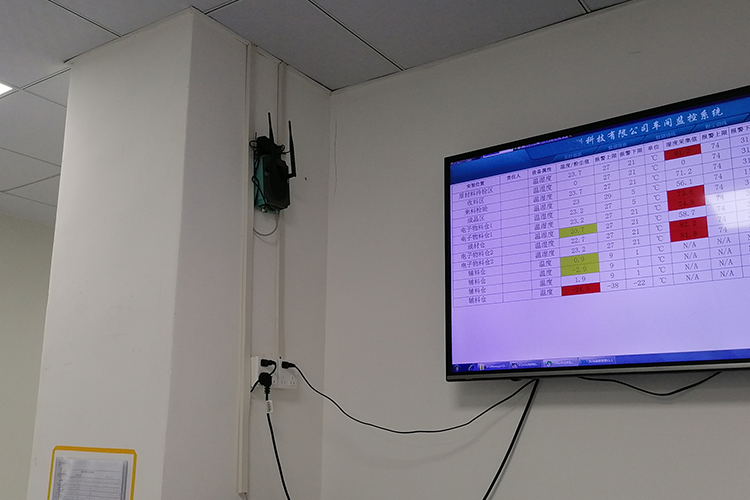

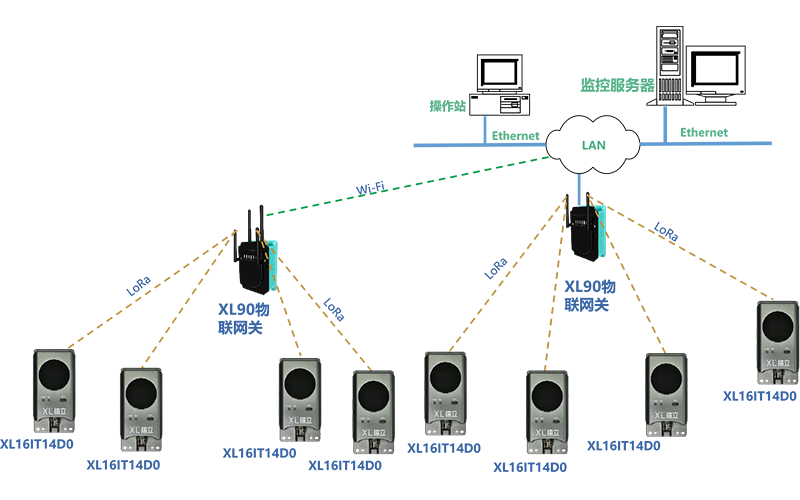

對于設備多，無人值守的情況，選擇LoRa無線通信，上傳溫度數據至監控中心，集中監控各設備的溫度變化。

XL16IT熱成像溫度傳感器，可壁掛、吊掛，或吸鐵石吸附固定安裝在設備內部。

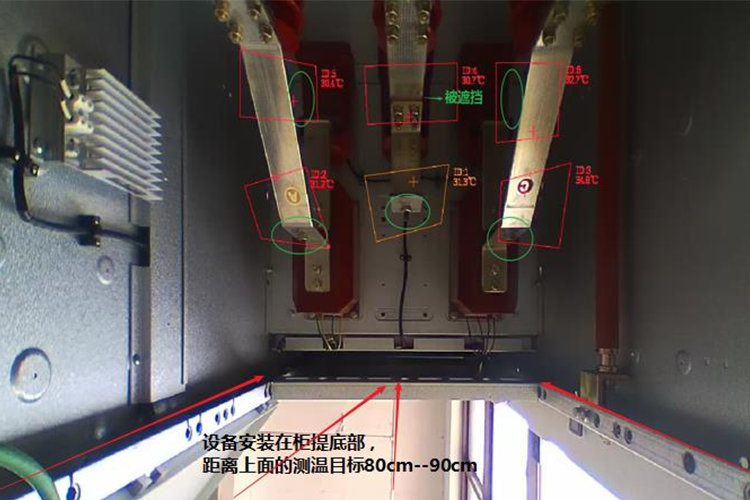

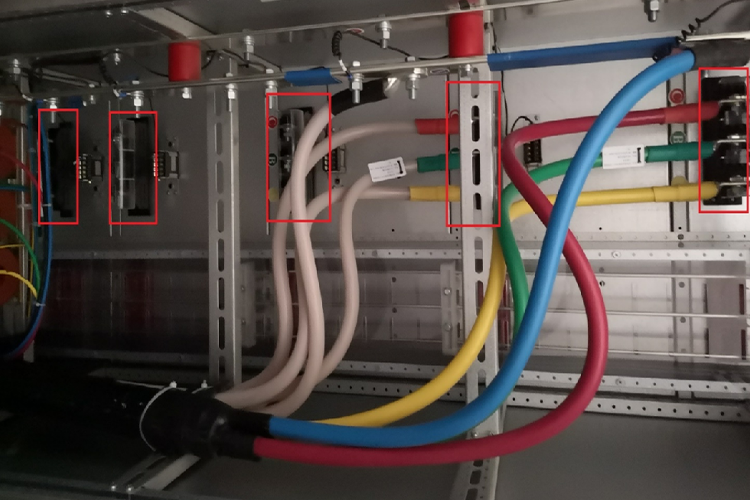

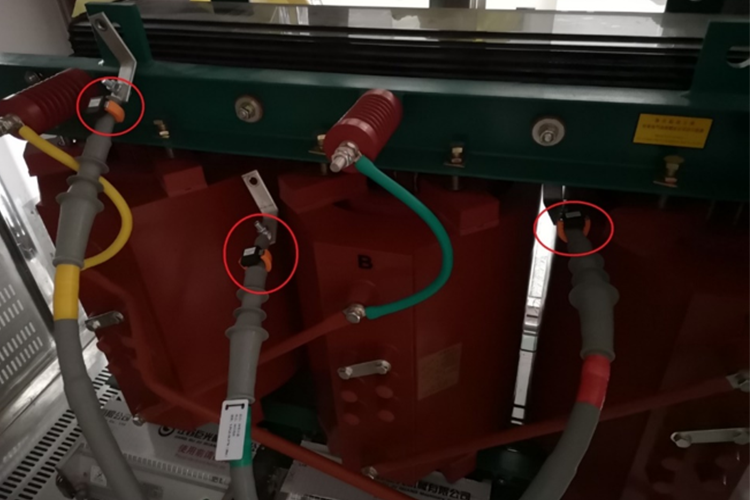

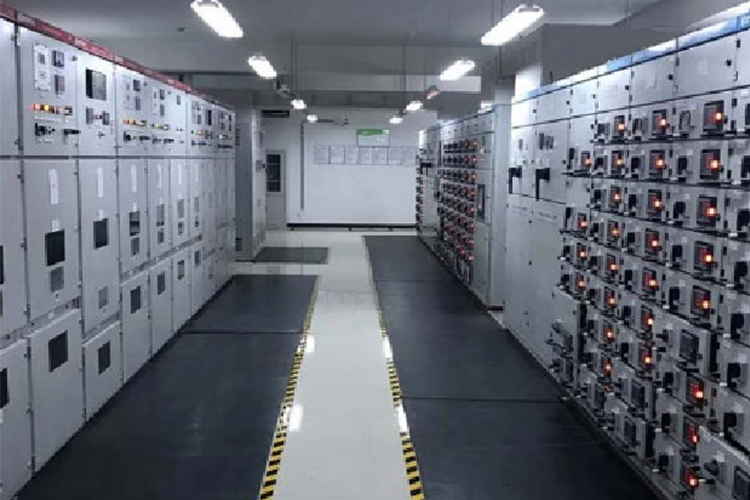

安裝在配電柜（箱）內，變壓器罩，以及開關柜內，監測電氣聯接點的溫度，及設備本體表面的溫度。

監測控制柜內繼電器、電源的溫升。

監測直流系統，逆變設備、電池的溫升。

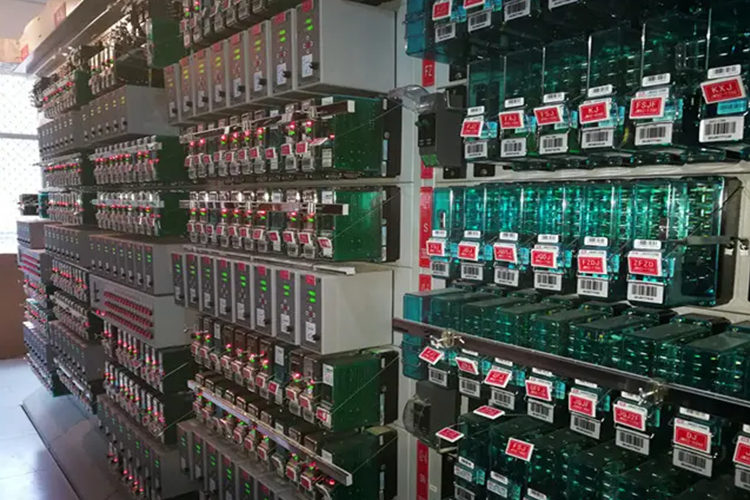

監測電池存放架上，鋰電池的溫度。

無線傳輸溫度數據，實施簡單便捷，能快速發現設備和線路的異常和缺陷。

熱成像溫度應用

LoRa頻段可按不同國家、地區規定供貨。

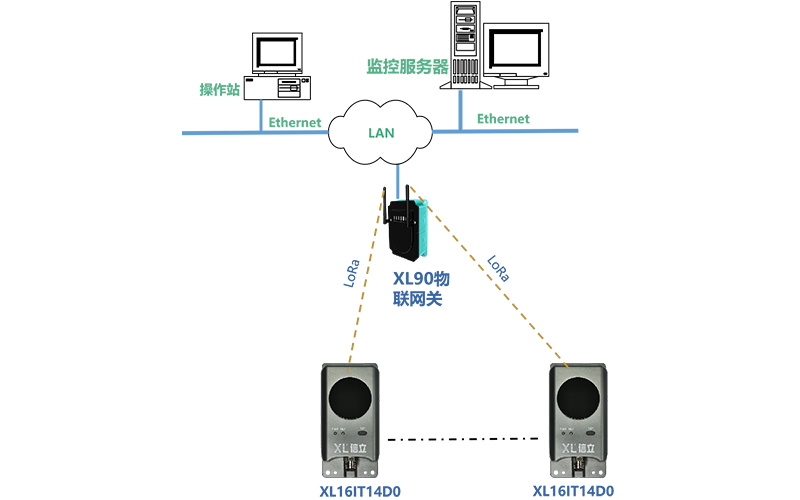

XL90或XL95物聯網關作為無線接收端，進行協議轉換，數據轉發。
