01需求概述

工業現場中，變頻器、PLC、現場控制器、變送儀表、自動化儀表等設備只有一個RS485通信接口，但數據需要接入兩個不同的系統（或設備），或是有多個監控系統需要同一個儀表的數據，現場往往無法滿足需求。

本文介紹了一種“一路RS485轉一路RS485&一路無線輸出”的解決方案。

02解決方案

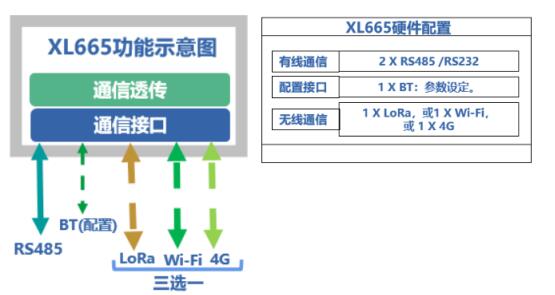

采用XL665無線轉化器，將一路RS485的輸出，轉換成一路RS485輸出和一路LoRa無線輸出，可同時與兩個系統或設備通信傳輸數據。

無線轉換器輸出的RS485，可接入任何支持RS485及儀表通信協議的設備。相當于兩個設備通過RS485直接連接，主機按從機的通信要求，從從機讀取數據。

通過LoRa無線傳輸模塊輸出的數據，可上傳至XL90物聯網關接入監控軟件平臺，或通過XL66串口無線轉換器，與PLC、觸摸屏等通信。

▲通過XL90物聯網關接入監控平臺示意圖

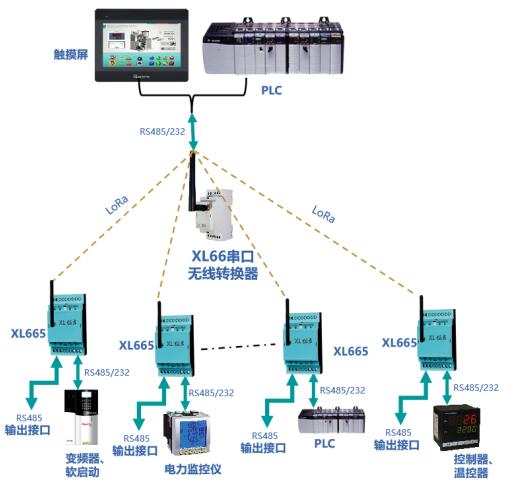

▲通過XL66串口無線轉換器，與PLC、觸摸屏通信示意圖
