一、方案背景

在工業生產中，需要對各種設備的運行參數進行實時監測，現場往往有多種類型的數據信號需要采集，如何經濟高效實現多種信號同時采集，成為企業在降本增效過程中必須深入考量的問題。

本文提出一種基于XL65 無線低功耗模塊的數據采集傳輸方案，可同時采集AI/ DI/ RS485信號，并輸出DO信號遠程控制，適用于石油、化工、冶金、給排水、供熱等多個行業。

二、方案設計

設備選型

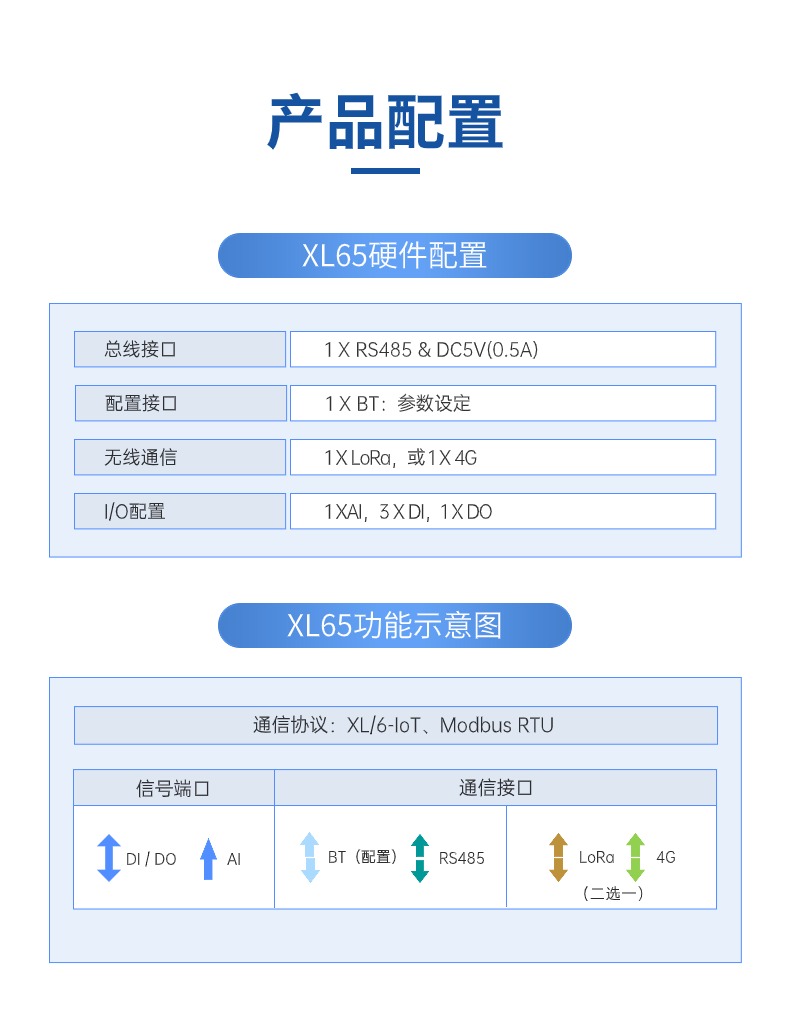

XL65無線低功耗模塊，集成RS485通信口和豐富的I/0口，可實現同時采集1路AI信號、3路DI信號、1路RS485信號，支持多種無線通信方式上傳采集的信號和數據。可選電池供電，適用于更多供電不便的場景。

網絡傳輸

XL65 無線低功耗模塊支持LoRa、4G無線通信方式，可根據實際應用場景和需求，選擇合適的無線通信方式，將采集到的信號和數據上傳至監控中心。

LoRa通信：適合多個監測點處于相對集中的區域范圍內，監測點數據通過LoRa上傳至XL90物聯網關，網關通過Ethernet、WiFi、4G等通信方式上傳數據至監控平臺；

4G通信：適合監測點較為分散、距離較為偏遠的場景，監測點數據直接通過4G通信無線上傳至云平臺。

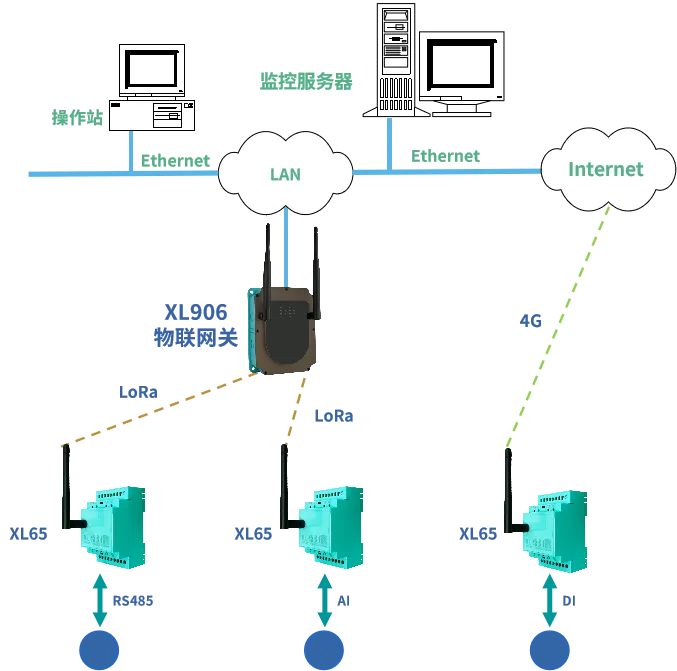

△網絡架構示意圖

三、方案效益

（一）降低成本

減少布線成本：傳統的有線監測系統需要大量的布線，而無線監測系統無需布線，大大降低了布線成本。

降低設備成本：XL65 無線低功耗模塊集成了多種信號采集功能，減少了設備的數量和復雜度，降低了設備成本。

（二）提高效率

快速部署：無線監測系統無需布線，安裝方便快捷，可以快速部署應用在多種工業場景中。

實時監測：通過無線通信方式，監控中心可以實時查看監測數據，及時發現設備的異常情況，提高了設備的維護效率。

（三）增強可靠性

無線通信方式不受布線的限制，避免了因線路故障導致的監測中斷，提高了系統的可靠性。

（四）便于管理

監控中心可以對多個監測點進行集中管理，遠程掌控設備的運行狀態，大大提高了管理效率。
